PLC與增量旋轉編碼器的連接

一般編碼器的工作電源有三種：5Vdc、5-12Vdc或12-24Vdc。如果你買的編碼器用的是12-24Vdc的，就可以用PLC的24V電源，需注意的是：

 1、編碼器的耗電流，在PLC的電源功率范圍內。

 2、需了解編碼器的信號電平是推拉式（或稱推挽式）輸出還是集電極開路輸出，如是集電極開路輸出的，有N型和P型兩種，需與PLC的I/O極性相同。如是推拉式輸出則連接沒有什么問題。

 3、編碼器如是驅動器輸出，一般信號電平是5V的，連接的時候要小心，不要讓24V的電源電平串入5V的信號接線中去而損壞編碼器的信號端。

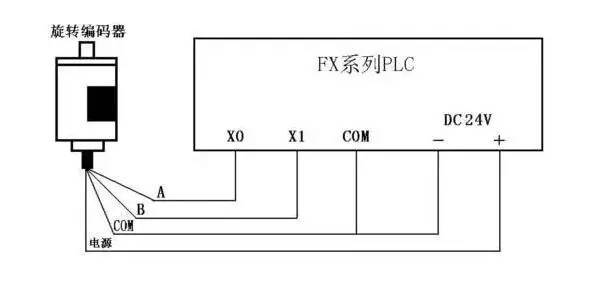

如圖所示是輸出兩相脈沖的旋轉編碼器與FX系列PLC的連接示意圖。編碼器有4條引線，其中2條是脈沖輸出線，1條是COM端線，1條是電源線。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B兩相脈沖輸出線直接與PLC的輸入端連接，連接時要注意PLC輸入的響應時間。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地。
