什么是霍爾效應？

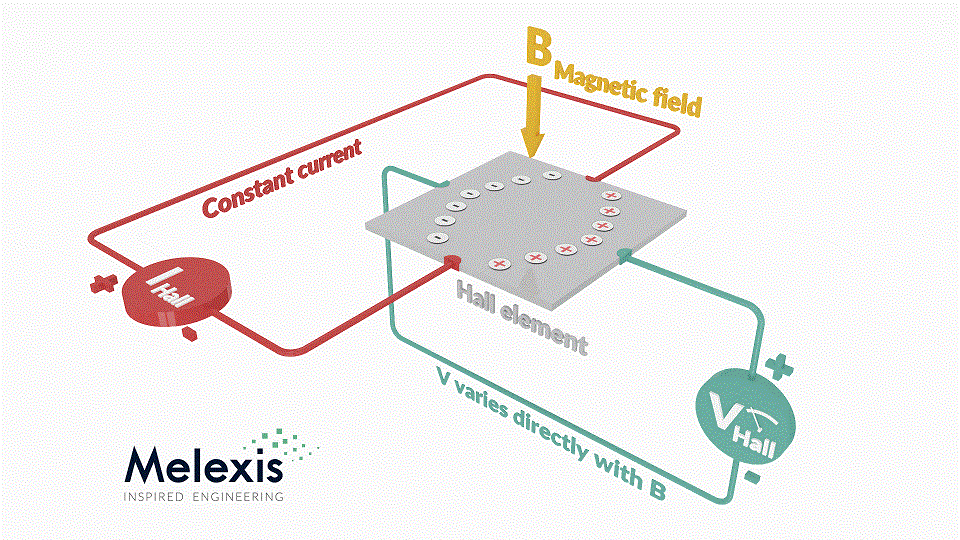

霍爾效應原理是以物理學家埃德溫?霍爾命名的。1879 年，埃德溫?霍爾發現，當在磁場中引入一個電流方向與磁場垂直的導體或半導體時，可以在與電流路徑成直角的方向測量到電壓。在霍爾發現這一現象之時，普遍流行的觀點是將電線中的電流類比為管道中流動的液體。霍爾理論認為電流受到磁力影響，導致電流擁擠在“管道”或電線的一側。電磁場理論可以更精確地解釋導致霍爾效應的物理學原理。
現已證實，霍爾效應是電子等帶電粒子在電場和磁場下相互作用的結果。在 Ed Ramsden 編著的《霍爾效應傳感器：理論與應用》中，可以找到一段精彩詳細而又淺顯易懂的解釋。
這一發現的最初用途是對化學樣品進行分類。20 世紀 50 年代，科學家們開發出了砷化銦半導體化合物，進而生產出第一批具有實用價值的霍爾效應磁性儀器。霍爾效應傳感器無需借助傳感器運動，即可測量直流磁場或靜磁場。20 世紀 60 年代，硅半導體實現大規模普及，推動了霍爾元件和集成放大器的首次結合。這也催生了現在經典的數字輸出霍爾開關。
霍爾傳感器技術不斷發展，也見證了從單一元件裝置到雙正交排列元件的發展。這樣做的目的是將霍爾電壓端子的偏移降至最低。
接下來的發展實現了二次或四元件傳感器。這種傳感器采用四個正交排列成橋狀結構的元件。這一時期生產的所有硅傳感器都是由雙極結半導體工藝制成的。
改用 CMOS 工藝可以對電路的放大器部分實現斬波穩定。這有助于減少運算放大器的輸入偏移誤差，進而減少傳感器誤差。斬波不穩定電路中存在的任何誤差都會為數字型傳感器的開關點閾值帶來誤差，或者導致線性輸出傳感器出現偏移和增益誤差。
當前一代 CMOS 霍爾傳感器還包括一種可主動切換通過霍爾元件的電流方向的架構。該架構可消除典型半導體霍爾元件的偏移誤差。它還可以主動補償溫度和應變所引起的偏移誤差。得益于有源板開關和斬波器穩定的綜合作用，霍爾效應傳感器在開關點漂移或增益和偏移誤差方面實現了大幅改善。
