直線編碼器與旋轉磁編碼器的安裝

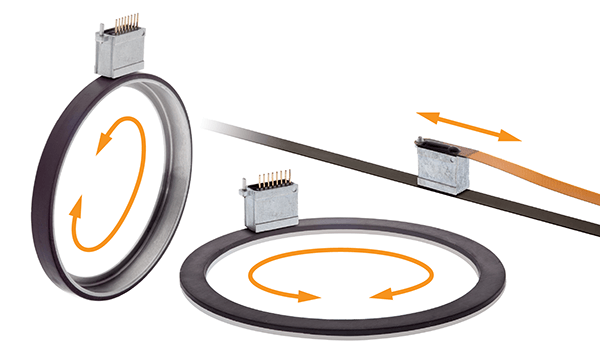

我們根據運動類型將編碼器分為兩類：直線和旋轉。

直線編碼器芯片安裝在磁柵尺的上方，當柵尺移動時，編碼器讀取移動的距離。

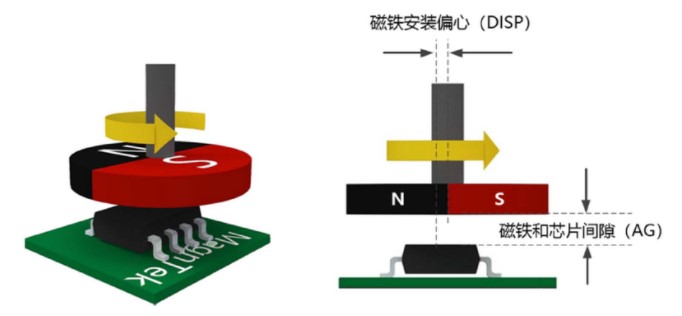

如果需要測量旋轉運動，可以同軸或離軸形式將旋轉編碼器芯片安裝在旋轉軸的末端。兩種形式通常均可用在電機中，它們可跟蹤旋轉軸的位置并測量已旋轉的角度。同軸形式的編碼器位于旋轉軸的頂端，磁體則安裝在旋轉軸上。離軸形式的編碼器是通孔型編碼器，它尤其適合磁環圍繞旋轉軸且線纜必須穿過磁環的應用，而編碼器的位置遠離軸線（離軸 = 通孔）。磁環可以軸向或徑向磁化。
