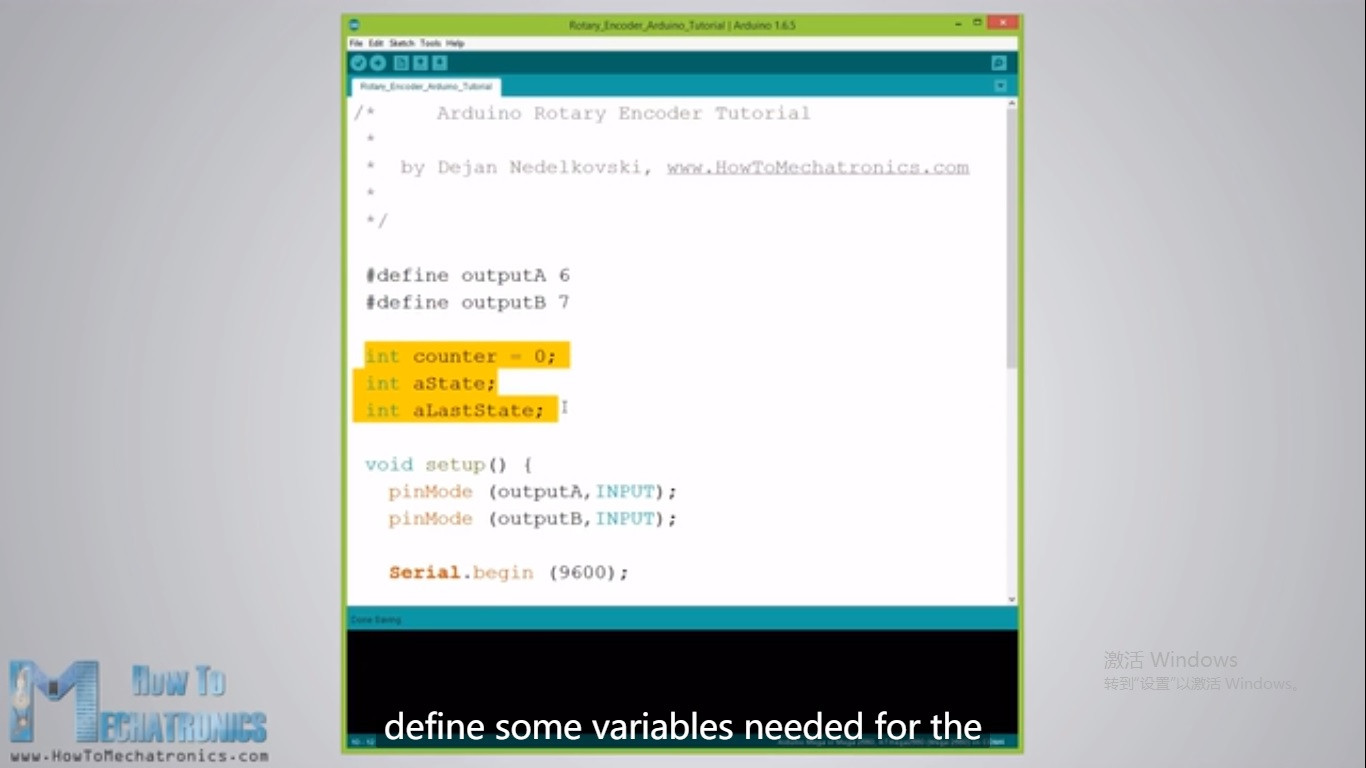

增量AB兩相編碼器判向位置速度測試代碼

1）編碼器正反轉的判斷依據：

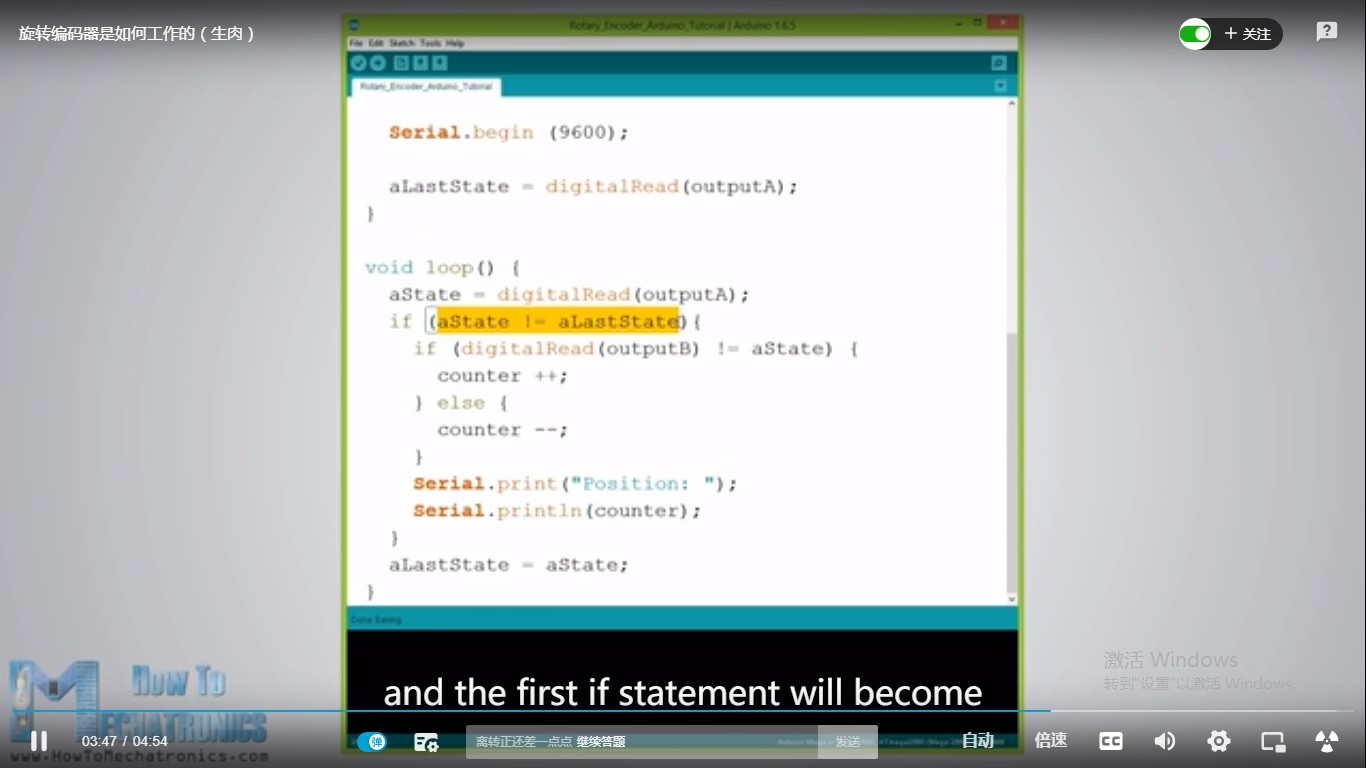

編碼器有AB項 兩個發出的脈沖是錯開的 。假如你用A項觸發， 在電平變化的時候你可以檢測B項的電平，相同正轉+，不同就是反轉- 就可以了。

2）位置/速度的判斷：

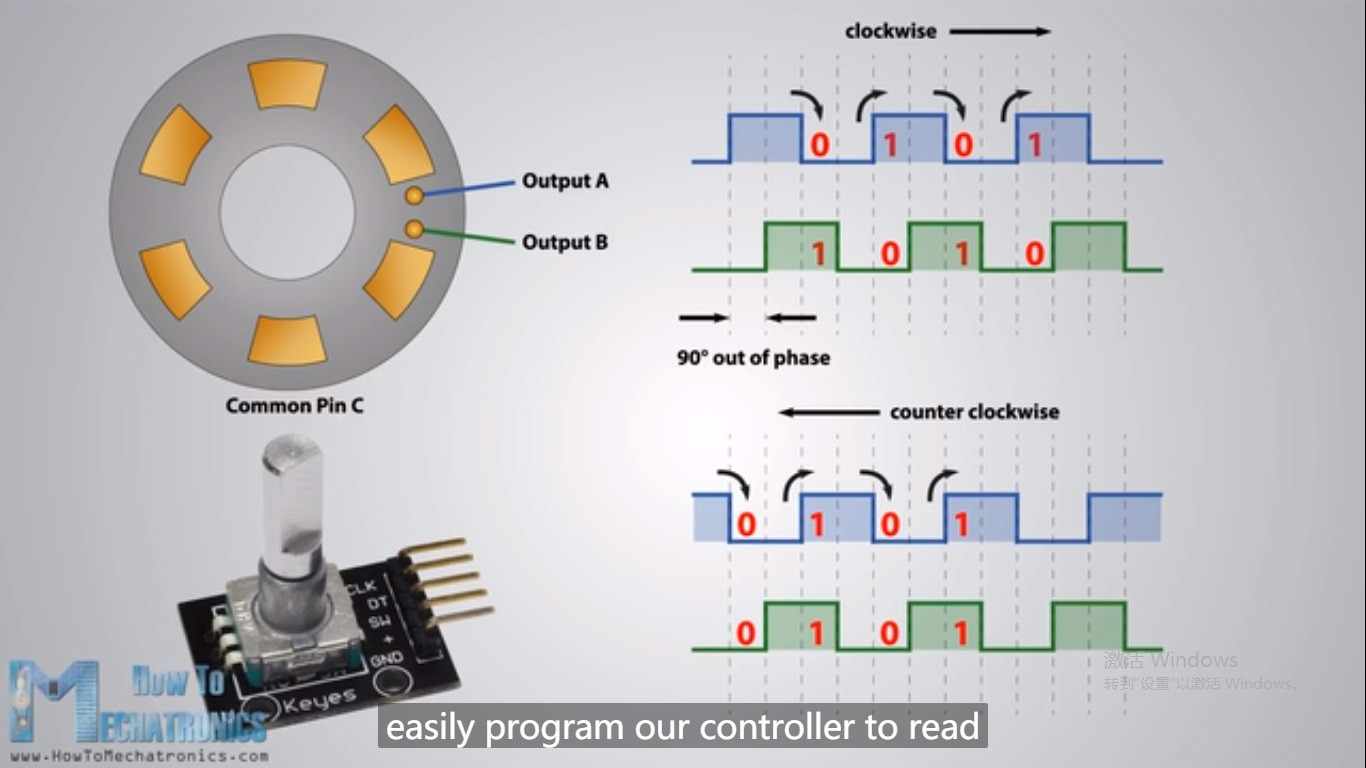

定義某個時刻的位置。當判了旋轉方向，根據脈沖計數就可以知道轉過的角度。角度=脈沖數/分辨率*360。下圖為6分辨率的編碼器，轉過一個脈沖就是1/6*360=60度。除以時間就是它的角速度。
