NPN與PNP集電極開路型傳感器在PLC連接中的轉換
1、輸入傳感器為接近開關時，只要接近開關的輸出驅動力足夠，漏型輸入的PLC輸入端就可以直接與NPN集電極開路型接近開關的輸出進行連接。

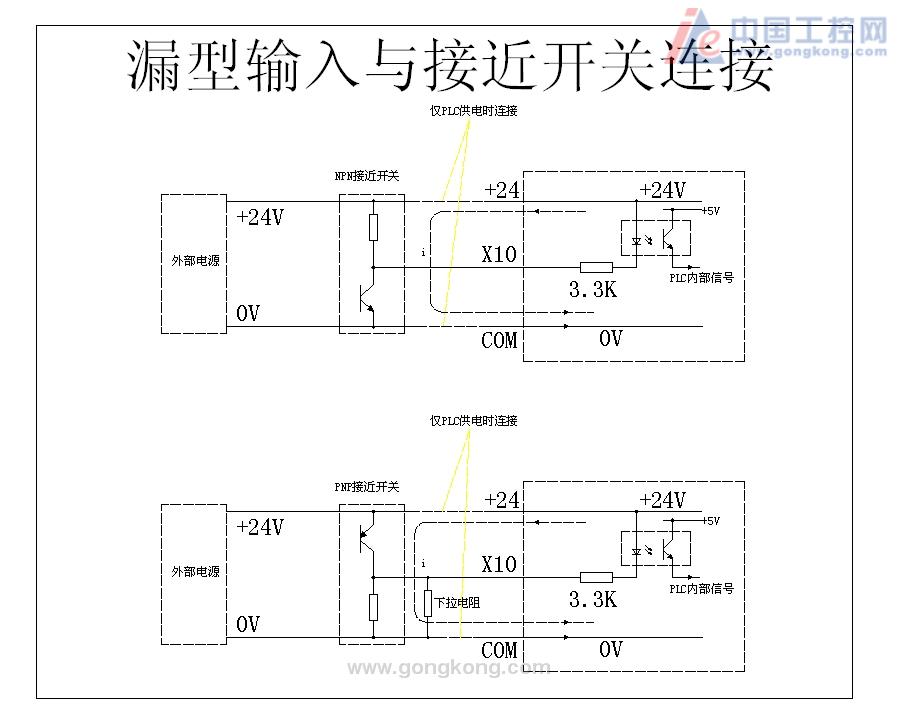

但是，當采用PNP集電極開路型接近開關時，由于接近開關內部輸出端與0V間的電阻很大，無法提供電耦合器件所需要的驅動電流，因此需要增加“下拉電阻”。如圖。增加下拉電阻后應注意，此時的PLC內部輸入信號與接近開關發信狀態相反，即接近開關發信時，“下拉電阻”上端為24V，光電耦合器件無電流，內部信號為“0”；未發信時，PLC內部DC24V與0V之間，通過光電耦合器件、限流電阻、“下拉電阻”經公共端COM構成電流回路，輸入為“1”。
下拉電阻的阻值主要決定于PLC輸入光電耦合器件的驅動電流、PLC內部輸入電路的限流電阻阻值。通常情況下，其值為1—10KΩ，計算公式如下：
第一種公式：R≤【（Ve-0.7）/Ii】-Ri
式中：R——下拉電阻（KΩ）
Ve——輸入電源電壓（V）
Ii——最小輸入驅動電流（mA）
Ri——PLC內部輸入限流電阻（KΩ）
公式中取發光二極管的導通電壓為0.7V。
第二種公式：下拉電阻≤【輸入限流電阻/（最小ON電壓/24V）】-輸入限流電阻

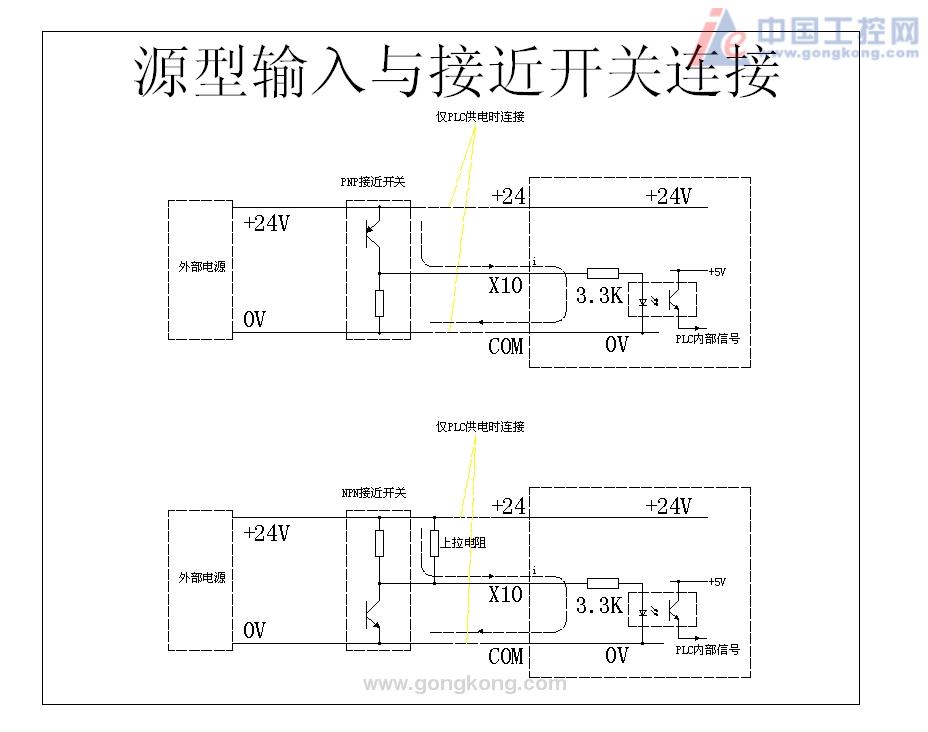

2、輸入傳感器為接近開關時，只要接近開關的輸出驅動力足夠，源型輸入的PLC輸入端就可以直接與PNP集電極開路型接近開關的輸出進行連接。
相反，當采用NPN集電極開路型接近開關時，由于接近開關內部輸出端與24V間的電阻很大，無法提供電耦合器件所需要的驅動電流，因此需要增加“上拉電阻”。如圖。增加下拉電阻后應注意，此時的PLC內部輸入信號與接近開關發信狀態相反，即接近開關發信時，“上拉電阻”上端為0V，光電耦合器件無電流，內部信號為“0”；未發信時，PLC內部DC24V與0V之間，通過光電耦合器件、限流電阻、“上拉電阻”經公共端COM構成電流回路，輸入為“1”。
上拉電阻的阻值主要決定于PLC輸入光電耦合器件的驅動電流、PLC內部輸入電路的限流電阻阻值。通常情況下，其值為1—10KΩ。
