QY1503-CDZ

QY1503-CDZ

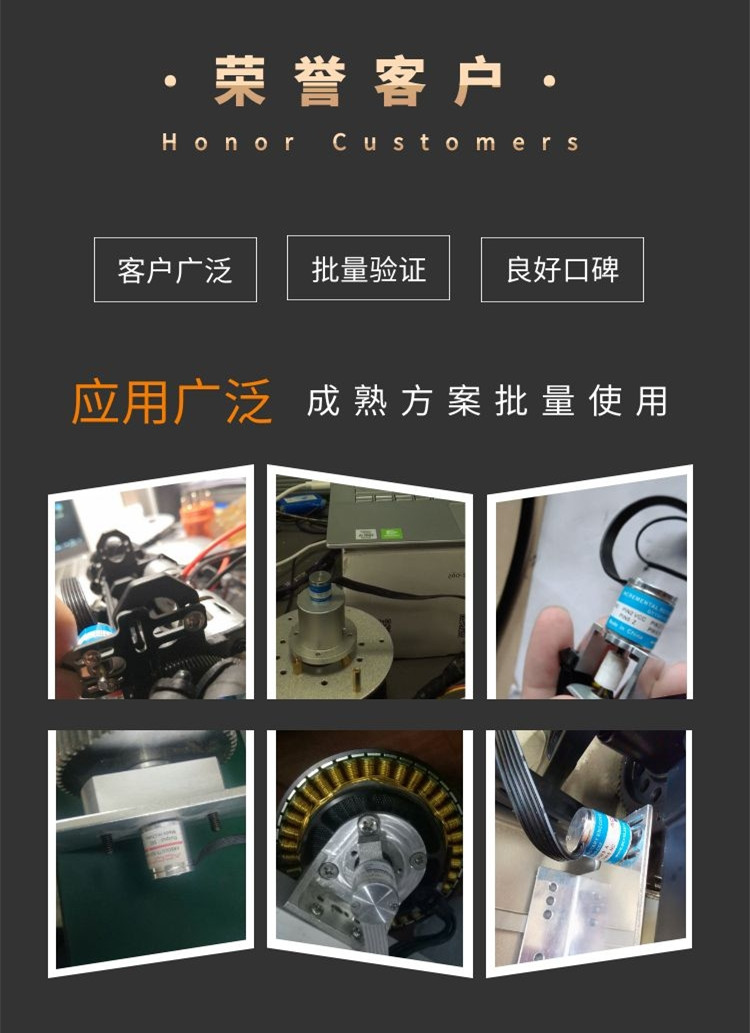

典型應用：智能車、檢測設備、包裝機械、機器人、噴碼機

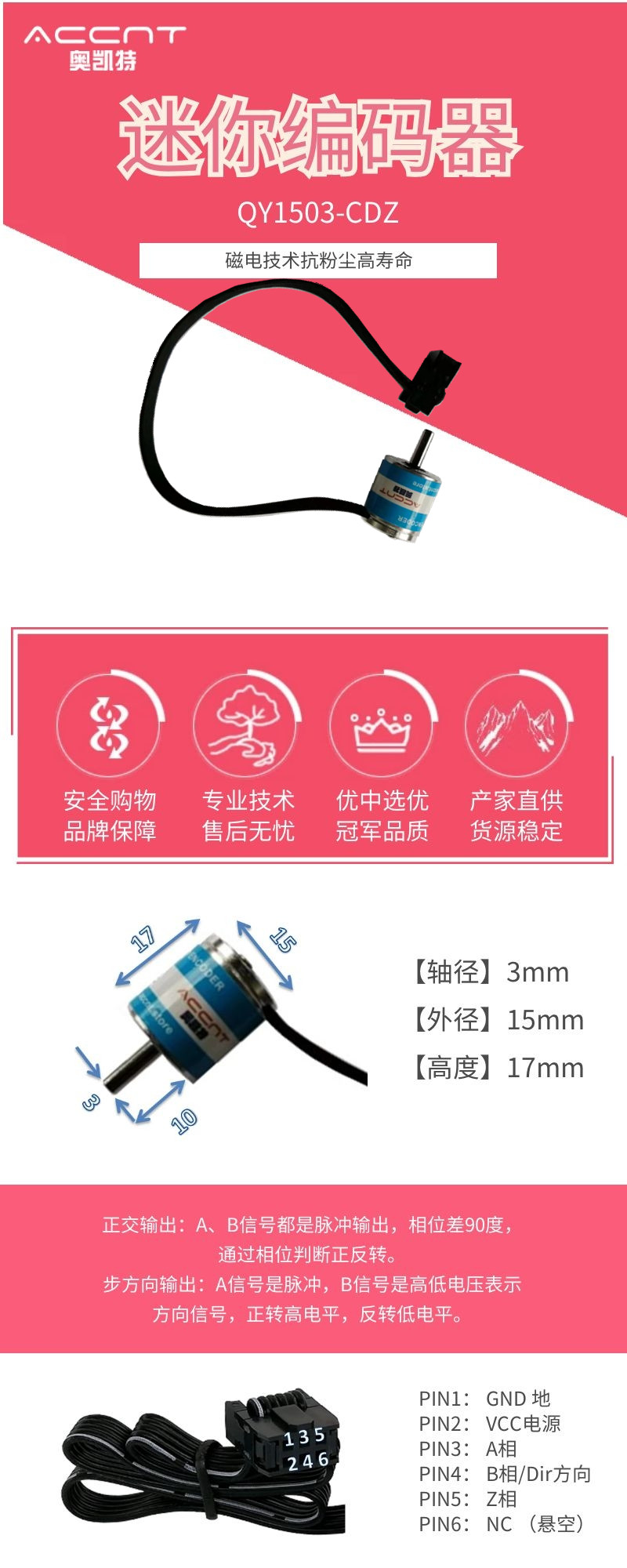

主要尺寸: 外徑15mm 軸徑3mm

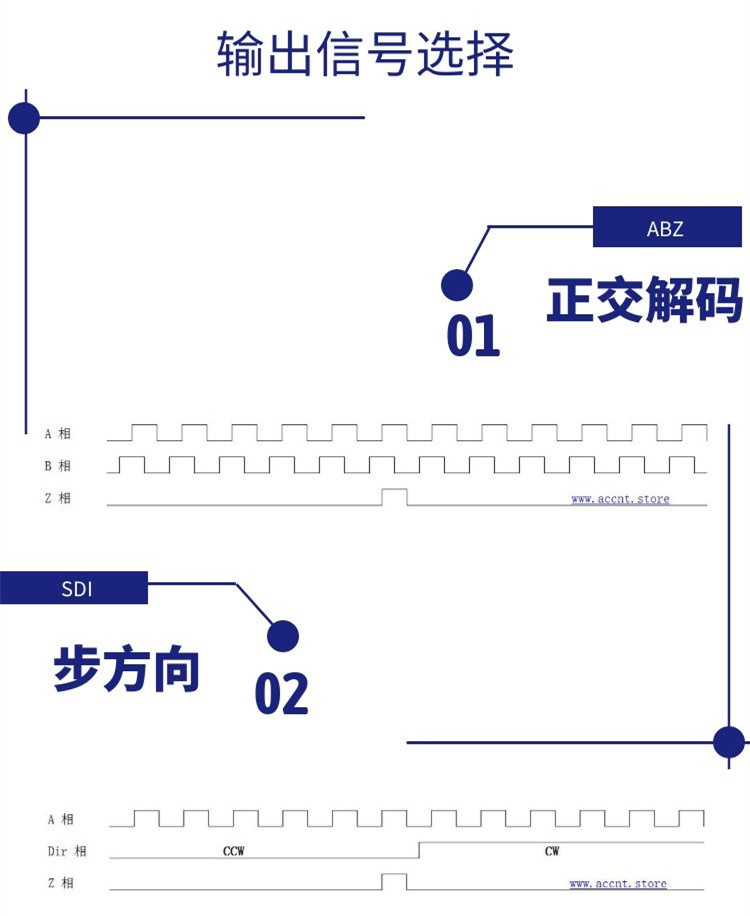

信號種類：ABZ/SDI

工作電源: DC3.3V/DC5V

輸出方式: 單端電壓輸出/差分輸出

分辨率：256、512、1024、4096線 ( 1-16384任意線定制）

出線方式：側出線

單端CMOS輸出規格書下載：http://www.hyacc.cn/uploadfile/MINIencoder.pdf

NPN輸出規格書下載：http://www.hyacc.cn/uploadfile/QY1503ENCXC.pdf

差分輸出規格書下載：http://www.hyacc.cn/uploadfile/QY1503ENCL.pdf

3D結構下載：http://www.hyacc.cn/uploadfile/qy1503_jy.stp

產品目錄下載：http://www.hyacc.cn/uploadfile/catalog.pdf

For oversea customer,please down load english version manual below.

User manual: http://www.hyacc.cn/uploadfile/EN1503cdz.pdf
